Egy gyártósori szerkezetnél a kisebb tömeg, a gyors szerelhetőség és az átépíthetőség mérhető előnyt jelentenek. Nem véletlen, hogy a belső logisztikában elterjedtek a csővázas rendszerek, mind a munkaállomásoknál, a FIFO-állványoknál és a kisebb gyártócella-fejlesztéseknél. Vannak azonban olyan üzemi helyzetek, ahol a döntést már nem a modularitás vagy a szerelési sebesség határozza meg. Nagy terhelés, ismétlődő dinamikus igénybevétel, hőhatás vagy szigorú geometriai stabilitás mellett a hegesztett acélszerkezet biztonsági tartaléka fontosabb szemponttá válhat.
Mikor éri el a határait a csővázas alumíniumrendszer?
A csővázas alumíniumrendszer jó választás ott, ahol a szerkezetet gyakran kell módosítani, áthelyezni vagy új gyártási igényhez igazítani. Könnyű, gyorsan szerelhető, és jól használható munkaállomásoknál, kisebb állványoknál vagy belső logisztikai eszközöknél. De mi történik akkor, ha a szerkezet már tartósan nagy terhelést kap, vagy a környezet túl sok dinamikus hatással jár?
A kis tömeg előny, de nem minden terhelésnél
Az alumíniumrendszerek egyik fő előnye a könnyű kezelhetőség. Egy csővázas vagy profilvázas szerkezet gyorsan mozgatható, rövidebb idő alatt átépíthető, és a belső fejlesztőcsapat könnyebben igazíthatja a gyártósor változásaihoz. Ez kifejezetten hasznos olyan üzemben, ahol gyakran módosul a termék, a csomagolási egység vagy az anyagáramlás útvonala.
Nagyobb igénybevételnél viszont más szempontok döntenek. Ha a szerkezet nehéz alkatrészeket, szerszámokat, motorblokkokat vagy gépkiszolgáló egységeket tart, már nem elég azt nézni, hogy a váz egyszer elbírja-e a terhet. A gyártásban a teher ismétlődik, oldalirányú erők jelennek meg, és kisebb ütközések is érhetik a keretet. Ezek hosszabb távon a csatlakozásokat és a tartóelemeket is terhelik.
Fáradás, ciklusszám és élettartam
Egy ipari keret vagy állvány nem egyszeri nagy terhelést kap, hanem ugyanazt az igénybevételt ismétli naponta több száz vagy több ezer alkalommal. Ezért a pillanatnyi teherbírás önmagában kevés információt ad. Azt is vizsgálni kell, hogyan viselkedik a szerkezet hónapok vagy évek alatt, folyamatos ciklikus terhelés mellett.
Kutatások is arra mutatnak rá, hogy az alumínium fáradási viselkedése ismétlődő terhelés esetén külön figyelmet igényel. A repedésindulás és a törés kockázata akkor is tervezési tényező marad, ha az adott terhelés elsőre nem tűnik szélsőségesnek. Nagy ciklusszámnál ezért pontosan kell látni, hol vannak a csővázas alumíniumrendszer terhelési határai.
Hő, rezgés és pontossági igény
Az üzemi környezet szintén befolyásolja az anyagválasztást. Magasabb hőmérséklet, gépközeli elhelyezés, hegesztőcella, folyamatos rezgés vagy szennyezett ipari tér mellett a csatlakozások tartóssága és a szerkezet merevsége nagyobb szerepet kapnak. Ilyen helyzetben nem az a fő kérdés, hogy a moduláris rendszer használható-e, hanem az, hogy mekkora tartalékkal működik.
Pontosságot igénylő feladatoknál már kisebb alakváltozás is gondot okozhat. Egy enyhe lehajlás, egy elmozduló tartóelem vagy egy lazuló csatlakozási pont lassabb műveletekhez, nehezebb illesztéshez és gyakoribb utánállításhoz vezethet. Ha a szerkezetnek hosszú távon fix geometriát kell tartania, a hegesztett acélszerkezet biztonságosabb megoldás lehet.
Milyen ipari körülmények indokolják egyértelműen az acélt?
Az acél ott lehet indokolt választás, ahol a szerkezetnek tartósan nagy terhelést, ismétlődő igénybevételt vagy nehezen kiszámítható üzemi hatásokat kell elviselnie. Ilyenkor már nem a gyors szerelhetőség vagy a kisebb tömeg a döntő szempont, hanem az, hogy a váz mennyi tartalékkal működik a mindennapi gyártásban.
Nagy statikus terhelés és alacsony deformációs tűrés

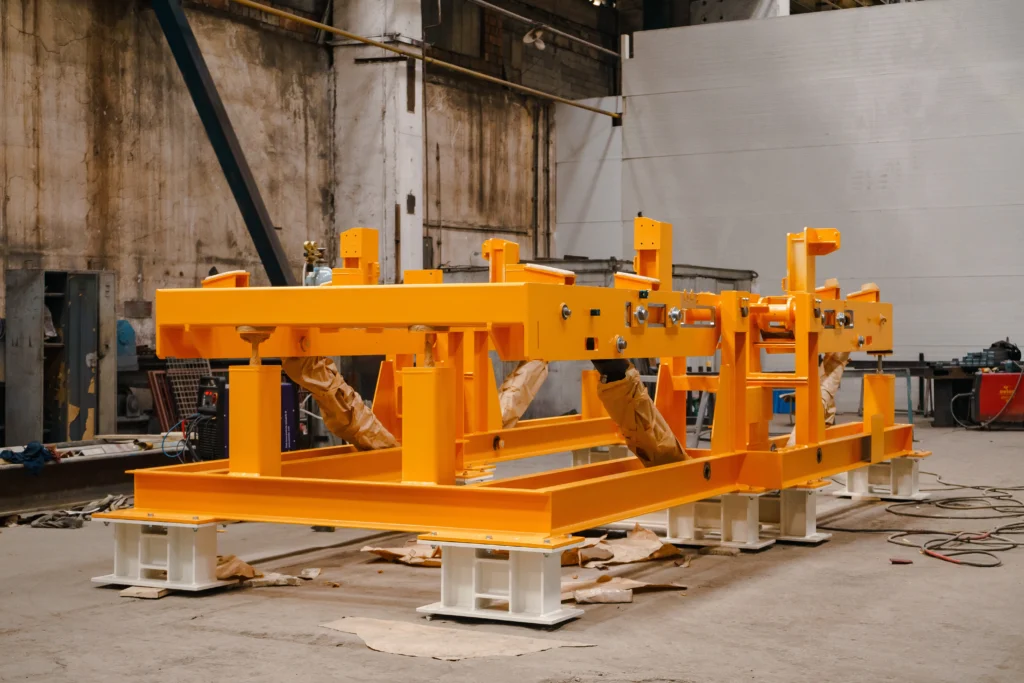

Hegesztett acélszerkezetre főként akkor van szükség, ha a váz nagy tömeget tart, és közben pontosan kell tartania az eredeti formáját. Ilyen lehet egy nehéz alkatrészeket fogadó állvány, egy gépkiszolgáló keret, egy hegesztőkészülék alapja vagy bármilyen olyan ipari tartószerkezet, amelyhez más berendezések is igazodnak. Ezeknél a feladatoknál nem elég azt vizsgálni, hogy a szerkezet elbírja-e a terhet. Legalább ennyire fontos, hogy terhelés alatt mennyire hajlik, csavarodik vagy mozdul el.
A deformáció legtöbbször nem látványos hibaként jelenik meg. Néhány milliméter eltérés már elég lehet ahhoz, hogy egy alkatrész ne feküdjön fel pontosan, egy munkafolyamat lassabban induljon, vagy a dolgozónak nagyobb erőt kelljen kifejtenie. Egy gyártósoron ezek az apró eltérések idővel visszatérő veszteséggé válnak. Az acél előnye ilyenkor nem egyszerűen a nagyobb teherbírás, hanem az, hogy stabilabban tartja a geometriát.
Dinamikus terhelés, ütések és biztonsági tartalék
A gyártóüzemekben a szerkezetek ritkán kapnak teljesen szabályos terhelést. Egy állványhoz hozzáérhet a targonca, egy nehéz alkatrészt nem mindig pontosan középre tesznek le, egy befogókeretet pedig ismétlődő oldalirányú erők is érhetnek. Ezek az események külön-külön nem mindig tűnnek jelentősnek, de hosszabb távon mégis komoly terhelést okoznak. Ezért a tervezésnél a valós üzemi használatból kell kiindulni, nem az ideális terhelési helyzetből.
A biztonsági tartalék azt mutatja meg, hogy a szerkezet mennyire viseli el a váratlan túlterhelést, az ütéseket vagy a pontatlan használatból eredő plusz igénybevételt. Nagy dinamikus terhelésnél és rezgő környezetben a hegesztett acélszerkezet nagyobb tartaléka komoly üzembiztonsági előnyt jelenthet. Ez különösen fontos ott, ahol a szerkezet mellett emberek dolgoznak, vagy ahol egy kisebb elmozdulás is hatással van a gyártási pontosságra.
Feladatra szabott anyagválasztás
Egy kutatás egy gyártósori keretszerkezet két változatát vizsgálta: egy hegesztett Jäkl-profilos acélmegoldást és egy Bosch Rexroth alumíniumprofilokból épített moduláris változatot. A vizsgált esetben a teljes költségkülönbség kicsi volt, miközben a két szerkezet más helyzetben bizonyult előnyösebbnek.
Ez a gyakorlatban azt jelenti, hogy az alumíniumrendszer rugalmassága és gyors átépíthetősége valódi előny lehet, de nem minden üzemi feladatnál. Ha a szerkezetet gyakran kell módosítani, mozgatni vagy új funkcióhoz igazítani, az alumíniumprofil jó választás lehet. Ha viszont a váz éveken át nagy tömeget tart, dinamikus terhelést kap, és pontos geometriát kell őriznie, a hegesztett acélszerkezet biztonsági tartaléka erősebb érv. A jó döntés nem anyagpreferenciából indul ki, hanem abból, hogy mit kell kibírnia a szerkezetnek a gyakorlatban.
Költség és kivitelezés: tényleg olcsóbb az alumínium?
Az alumíniumrendszer elsőre sokszor kedvezőbb választásnak tűnik, főleg a gyors szerelhetőség és az egyszerűbb átépítés miatt. A teljes költséget viszont nem lehet csak az alapanyag vagy az első kivitelezés alapján megítélni. A tervezés, a szerelés, a karbantartás, az esetleges módosítások és az üzemi élettartam együtt mutatják meg, melyik szerkezet éri meg jobban. Emiatt az acél és az alumínium közötti döntésnél mindig a teljes használati időt kell nézni.
Az első ár könnyen félrevezető lehet
Egy moduláris alumíniumrendszer gyorsan összeállítható, ezért kisebb belső fejlesztéseknél valóban gazdaságos megoldás. Nem kell minden esetben hegesztésre, felületkezelésre vagy hosszabb műhelymunkára számítani, és a szerkezet később is könnyebben módosítható. Ez főleg akkor értékes, ha a gyártósori elrendezés gyakran változik, vagy a szerkezetet kísérleti fejlesztéshez használják. Ilyen helyzetben a rugalmasság közvetlen költségelőnyt jelenthet.
Más a helyzet, ha a feladat hosszú távon változatlan, a terhelés nagy, és a szerkezetnek éveken át stabilan kell működnie. Ilyenkor az induló árnál fontosabb a kisebb utánállítási igény, a hosszabb élettartam és a nagyobb biztonsági tartalék. A korábban említett összehasonlító vizsgálatban a teljes költségkülönbség kicsi volt, ezért önmagában az ár nem döntötte el a kérdést. A valódi költség nem az első beszerzésnél, hanem a használat teljes időszaka alatt derül ki.
Szerelhetőség, javítás és későbbi módosítások
A moduláris alumíniumrendszer előnye a gyors szerelés és az átépíthetőség. Ha egy munkaállomás magasságát, egy görgős szakasz irányát vagy egy tárolókeret kiosztását módosítani kell, a szerelt rendszer jóval rugalmasabban kezelhető. Ez belső fejlesztéseknél, Kaizen-projekteknél és kisebb logisztikai átalakításoknál komoly érv, hisz a csapat gyorsan tud próbálni, javítani és új verziót kialakítani.
A hegesztett acélszerkezet ezzel szemben kevésbé rugalmas, viszont stabilabb végleges megoldást jelent. Ha a szerkezet funkciója hosszú távon nem változik, és az elsődleges cél a tartósság, a merevség és a nagy terhelhetőség, az acél kivitelezési többletmunkája indokolt lehet. Egy jól megtervezett acélkeret kevesebb későbbi korrekciót igényelhet, főleg nagy igénybevétel mellett. A kérdés tehát nem az, melyik rendszer olcsóbb általában, hanem az, melyik illik jobban az adott feladat életciklusához.
Hogyan érdemes dönteni hegesztett acélszerkezet és csővázas alumíniumrendszer között?
A döntést nem érdemes azzal kezdeni, hogy melyik anyag tűnik korszerűbbnek vagy gyorsabban szerelhetőnek. Először a feladatot kell pontosan meghatározni: mekkora terhet tart a szerkezet, kap-e dinamikus igénybevételt, mennyire fontos a merevség, és várható-e későbbi átépítés. Egy jól megválasztott szerkezet a gyártási folyamatot szolgálja, nem önmagában létezik. Ezért a választásnál a terhelés, az üzemi környezet és a használat időtartama a döntő.
Mikor válasszunk a csővázas alumíniumrendszert?
A csővázas alumíniumrendszer ott erős, ahol a rugalmasság valódi üzemi értéket képvisel. Ilyen lehet egy gyakran módosított munkaállomás, egy könnyebb FIFO-állvány, egy belső logisztikai kocsi vagy egy olyan segédszerkezet, amelyet a gyártási változások miatt rendszeresen kell igazítani. Ha mérsékelt a terhelés, a szerkezet nincs kitéve nagy ütéseknek, és fontos a gyors átalakítás, az alumínium logikus választás.
Ez különösen igaz a belső fejlesztési projektekre. Egy Kaizen-jellegű módosításnál sokszor nem az a cél, hogy az első verzió végleges legyen. A csapat kipróbál egy elrendezést, figyeli a használatot, majd finomítja a magasságot, a dőlésszöget, a görgők helyét vagy a tárolási pontokat. Ilyen helyzetben a moduláris felépítés időt takarít meg, és csökkenti a kísérletezés költségét.
Mikor jobb döntés az acél?
Hegesztett acélszerkezetre akkor érdemes váltani, ha a feladat hosszú távon fix, a terhelés nagy, és az átépíthetőség már másodlagos szempont. Nagy tömegű alkatrészek, nehéz szerszámok, gépkiszolgáló keretek vagy rezgésnek kitett tartószerkezetek esetében a merevség és a biztonsági tartalék fontosabb, mint a könnyű szerelhetőség. Ilyenkor az acél nagyobb tömege nem hátrány, hanem a stabilitás része.
A döntésnél azt is figyelembe kell venni, milyen következményei lennének egy elmozdulásnak vagy meghibásodásnak. Ha egy kisebb deformáció is pontatlanságot, minőségi problémát, kezelői többletterhelést vagy munkavédelmi kockázatot okoz, a szerkezetet nem szabad minimális tartalékra méretezni. Az acél ilyen esetben kiszámíthatóbb alapot jelenthet. A jó szerkezetválasztás nem a legolcsóbb vagy a legkönnyebb megoldást keresi, hanem azt, amelyik a valós üzemi körülmények között tartósan biztonságos.
Miért a Lean Technology?
A szerkezetválasztás akkor működik jól, ha nem előre eldöntött anyagpreferenciából indul ki. A feladatot kell megvizsgálni: milyen a terhelés, milyen gyakran változik a gyártósor, mennyi tartalék szükséges, és milyen veszteséget okozna egy nem megfelelő szerkezet. A Lean Technology ebben a döntésben nem egyszerű beszállítói szerepet tölt be, hanem műszaki szemléletű partnerként segíti a megfelelő irány kiválasztását.
Anyagválasztás üzemi feltételek alapján
A Lean Technology munkája a feladat pontosításával kezdődik. Egy gyártósori keretnél, állványnál vagy munkaállomásnál fel kell mérni a terhelést, a méreteket, a várható ciklusszámot, a kezelői mozdulatokat, a rendelkezésre álló helyet és a későbbi módosítási igényt. Más szerkezet kell egy gyakran átépített belső logisztikai eszközhöz, mint egy évekig fix helyen működő, nagy terhelésű acélkerethez. A jó döntés ezekből az üzemi adatokból következik.
A csapat ennek alapján tud javaslatot tenni arra, hogy melyik szerkezeti irány illeszkedik jobban a feladathoz. Ha a gyors átépíthetőség, a kis tömeg és a belső módosíthatóság a fő szempont, a csővázas alumíniumrendszer előnyben részesíthető. Ha a terhelés nagy, a környezet rezgésnek vagy ütéseknek kitett, és fontos a stabil geometria, a hegesztett acélszerkezet kerülhet előtérbe. A Lean Technology szerepe ebben az, hogy a választást a valós használatból vezesse le, ne az általános anyagválasztási rutinból.
Lean szempont a szerkezetválasztásban
A lean szemléletű tervezés nem áll meg annál, hogy a szerkezet elbírja-e a terhet. Azt is vizsgálni kell, hogyan hat a munkafolyamatra: rövidíti-e az anyag útját, csökkenti-e a felesleges mozdulatokat, könnyebbé teszi-e a kezelést, és kevesebb utánállítást vagy karbantartási beavatkozást igényel-e.
Egy rosszul megválasztott keret vagy állvány lassíthatja a sort, kerülőmozdulatokat kényszeríthet ki, és idővel újabb veszteségforrássá válhat. Egy jól megtervezett szerkezet ezzel szemben illeszkedik a munkaritmushoz, a kezelői mozgáshoz és a gyártási térhez.
A Lean Technology szakértői ezért a szerkezetet a teljes folyamat részeként kezelik. A tervezés során figyelembe vehetik az anyagáramlást, a hozzáférhetőséget, az ergonómiai szempontokat, a karbantartási hozzáférést, valamint a munkavédelmi kockázatokat is. Ha a cél egy tartós, biztonságos és a gyártási folyamathoz illeszkedő szerkezet, a kezdeti egyeztetés kihagyhatatlan lépés.
Összegzés
A hegesztett acélszerkezet akkor éri meg a csővázas alumíniumrendszer helyett, ha a nagy terhelés, a dinamikus igénybevétel, a hőhatás vagy a pontos geometria ezt indokolja. Az alumínium előnye a rugalmasság és a gyors átépíthetőség, az acélé a merevség és a nagyobb biztonsági tartalék. Kérjen segítséget szakértőinktől, hogy a választás a tényleges üzemi feltételekre épüljön.
