Az első csővázas munkaállomás megtervezése jó lehetőség arra, hogy a munkaterület végre valóban a hatékonyságot szolgálja. Egy jól kialakított állomáson az alkatrészek kézre esnek, az eszközöknek megvan a helyük, a dolgozónak nem kell feleslegesen hajolnia, nyúlnia vagy a tárolókat kerülgetnie. Ettől a munka gyorsabb, rendezettebb és kevésbé megterhelő lesz.
A csővázas rendszer előnye, hogy könnyen alakítható. Ha később változik a termék, az alkatrészek mérete, a munkasorrend vagy az anyagellátás módja, az állomást nem kell teljesen újraépíteni. Elég a polcokat, tartókat, görgős síneket vagy a munkafelületet áthelyezni, és a szerkezet máris jobban illeszkedik az új feladathoz.
A tervezésnél ezért nem az a fő kérdés, hogy miből épül fel a váz, hanem hogy mire kell használnia a dolgozónak. Milyen művelet történik rajta? Honnan érkezik az anyag? Mekkora hely kell a terméknek? Hol legyenek a szerszámok? Milyen magasan legyen a munkafelület? Ha ezekre a kérdésekre jó válasz születik, a csővázas munkaállomás később is könnyen igazítható marad.
Miért érdemes csővázas rendszerben gondolkodni?
A csővázas munkaállomás legnagyobb előnye a rugalmasság. Nem egyetlen végleges állapotban kell gondolkodni, hanem olyan szerkezetben, amely a termelési változásokkal együtt alakítható. Ez a cégvezetői oldalon is fontos szempont, mert a beruházás nemcsak az aktuális feladatra ad megoldást, hanem később is újrahasznosítható.
Rugalmasabb válasz a változó gyártási igényekre
A gyártási környezet ritkán marad évekig változatlan. Új termék érkezik, módosul a csomagolás, más méretű ládák kerülnek a sor mellé, vagy átrendezik a gyártási sorrendet. Egy hegesztett, fix munkaállomásnál ezek a változások gyakran bontással, átalakítással és állásidővel járnak.
A csővázas megoldásnál a váz, a polcok, a tartók és a kiegészítők jóval könnyebben módosíthatók. Ha egy eszköz máshová kerül, a polcmagasság változik, vagy új tárolóhelyre van szükség, sok esetben elegendő a meglévő elemeket átszerelni. Ez különösen hasznos kis és közepes sorozatoknál, ahol a gyártási ritmus gyakrabban változik.
Közvetlen hatás a termelékenységre
A munkaállomás kialakítása közvetlenül befolyásolja, mennyi idő megy el kereséssel, hajolással, nyúlással vagy felesleges lépésekkel. Ha az eszközök kézközelben vannak, a beépítendő alkatrészek logikus sorrendben érkeznek, és a munkafelület magassága illeszkedik a művelethez, a dolgozó gyorsabban és kisebb terheléssel dolgozik.
Ez a hatás legtöbbször nem látványos egyetlen ciklus alatt, de a műszak végére összeadódik. Néhány másodperc megtakarítás műveletenként, kevesebb hibás felvétel, kisebb fáradás és rövidebb betanítási idő már üzleti szinten is mérhető eredményt hozhat. A csővázas munkaállomás ezért nem pusztán kényelmi fejlesztés, hanem termelékenységi eszköz.
Ergonómia és dolgozói elégedettség
Egy munkaállomás akkor működik jól, ha nem kényszeríti a dolgozót rossz testtartásra. A túl magas vagy túl alacsony munkafelület, a messzire tett alkatrész, a nehezen elérhető eszközök és a rendezetlen tárolás mind növelik a fizikai terhelést. Hosszú távon ez nemcsak fáradást, hanem panaszokat, hiányzást és teljesítményingadozást is okozhat.
A csővázas kialakítás előnye, hogy a magasságok, távolságok és elérési zónák a tényleges munkához igazíthatók. Egy az anyagmozgatási ergonómiai beavatkozásokat vizsgáló kutatás is rámutat arra, hogy a célzott ergonómiai megoldások kedvezően hathatnak a nagy terhelésnek kitett dolgozók felső végtagi és deréktáji panaszaira. A munkaállomás tervezésénél ezért az ergonómia nem utólagos finomítás, hanem alapfeltétel.
Mik azok a csővázas rendszerek és milyen elemekből épülnek fel?
A csővázas rendszer lényege, hogy szabványos csövekből, kötőelemekből és kiegészítőkből állítható össze a kívánt szerkezet. Ugyanabból az alapkészletből készülhet munkaasztal, anyagmozgató kocsi, polcrendszer, FIFO-állvány vagy szerelőállomás. A megoldás értéke éppen abban van, hogy nem egyetlen fix célra használható.
Csövek, csatlakozók és vázszerkezet
A rendszer alapját a csövek adják, ezekből épül fel a munkaállomás váza. A csatlakozók rögzítik egymáshoz az elemeket, így alakítható ki a kívánt szélesség, magasság, mélység és merevség. A szerkezet egyszerűnek tűnik, de a stabilitást mindig a terheléshez és a használati módhoz kell igazítani.
Egy könnyű szerelőállomásnál más kialakítás is elegendő lehet, mint egy olyan munkaállomásnál, ahol nehezebb ládák, szerszámok vagy alkatrészek kerülnek a polcokra. Már az első tervnél át kell gondolni, mekkora terhelés éri majd a vázat, lesz-e rajta mozgó elem, és szükség van-e merevítésre.
Kerekek, polcok és kiegészítők
A csővázas munkaállomás használhatóságát a kiegészítők határozzák meg. Ilyenek a polcok, munkalapok, görgős sínek, címketartók, szerszámtartók, akasztók, kerekek, ütközők és vizuális jelölések. Ezek körvonalazzák, hogy a munkaállomás mennyire lesz kényelmes, áttekinthető és könnyen használható.
A kerekes kivitel például akkor hasznos, ha az állomást több helyen is használják, vagy gyakran kell átrendezni a területet. A görgős sínek akkor jelentenek előnyt, ha az alkatrészeknek FIFO-logika szerint kell haladniuk. A címketartók és színjelölések pedig segítenek, hogy minden anyagnak és eszköznek egyértelmű helye legyen.
Újrakonfigurálhatóság a gyakorlatban
A csővázas rendszer egyik legfontosabb előnye, hogy később is alakítható. Ha egy termék kifut, egy új alkatrészméret jelenik meg, vagy változik az anyagellátás módja, nem feltétlenül kell új munkaállomást építeni. Sok esetben elég a meglévő elemeket átrendezni.
Ez csökkenti a későbbi beruházási igényt és a beragadt eszközök kockázatát. Aki első munkaállomást tervez, annak ezért nemcsak az aktuális műveletre kell gondolnia, hanem arra is, hogyan változhat a gyártás a következő években. A lean szemlélet ezt támogatja, hiszen nem önmagában az eszközt vizsgálja, hanem azt, hogyan támogatja a teljes folyamatot.
Mire kell figyelni a tervezés előtt?
A jó csővázas munkaállomás a felmérésen múlik. Ha a tervezés elején fontos adatok maradnak ki, később sokkal nehezebb javítani a hibákat. A munkaterület, a művelet, a termék és a dolgozó adottságai együtt határozzák meg, milyen kialakítás lesz valóban használható.
Munkaterület és anyagáramlás
Elsőként a rendelkezésre álló helyet kell felmérni. Nemcsak azt, mekkora alapterület áll rendelkezésre, hanem azt is, hogyan mozog az anyag a területen, honnan érkeznek az alkatrészek, hová kerül a késztermék, és merre közlekednek a dolgozók vagy anyagmozgató eszközök.
Egy munkaállomás papíron elférhet, de ha akadályozza a közlekedést, torlódást okoz, vagy rossz irányból kell hozzá szállítani az anyagot, a gyakorlatban nem lesz hatékony. A tervezésnél ezért mindig a teljes környezetet kell nézni, nem csak az állomás méretét.
A művelet jellege és a termék tulajdonságai
Más kialakítás kell szereléshez, ellenőrzéshez, csomagoláshoz, kittinghez vagy javítási munkához. A művelet meghatározza a munkafelület méretét, az eszközök helyét, a tárolók számát és azt is, szükség van-e döntött polcokra, görgős betáplálásra vagy külön késztermék-zónára.
A termék tömege, mérete és sérülékenysége szintén fontos. Egy könnyű, kis alkatrészekkel dolgozó állomásnál az áttekinthetőség a fő szempont. Nagyobb vagy nehezebb termékeknél a teherbírás, a stabilitás és a mozgatási útvonal kerül előtérbe. Ha a termék könnyen karcolódik, a felületvédelemről és a biztonságos tárolásról is gondoskodni kell.
Dolgozói adottságok és ergonómia
A munkaállomást valós dolgozókra kell tervezni. Számít a testmagasság, az elérési távolság, a munkavégzés testhelyzete és az is, hogy a dolgozó állva vagy ülve végzi-e a feladatot. Ha több műszakban, több különböző testalkatú munkatárs használja az állomást, érdemes állítható vagy kompromisszumosan jól használható kialakításban gondolkodni.

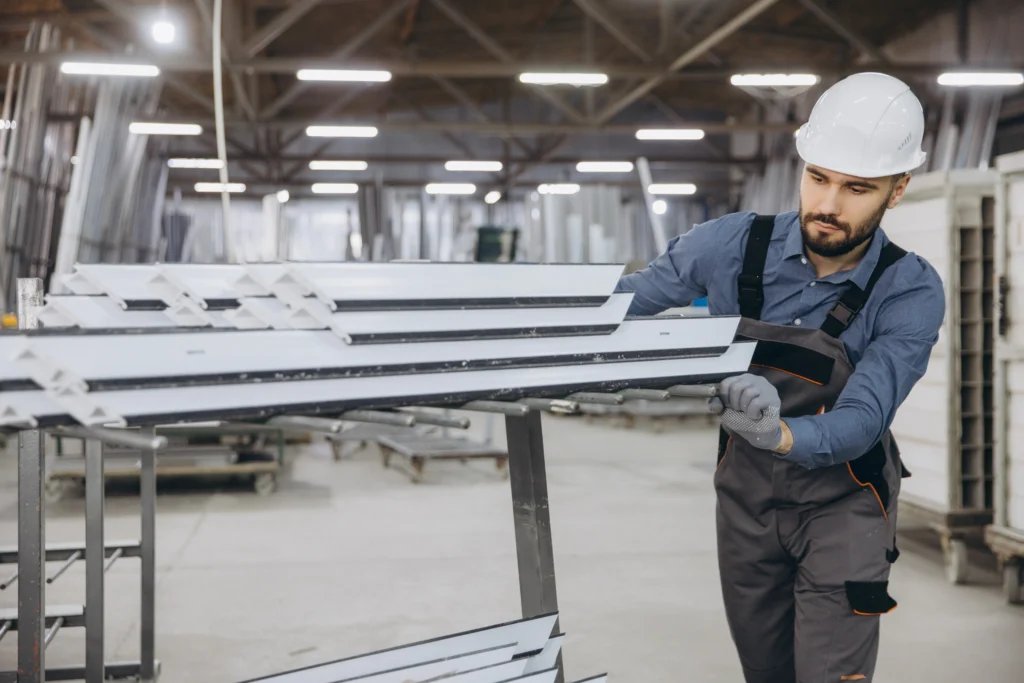

A leggyakrabban használt eszközök kerüljenek az elsődleges elérési zónába. Ez az a terület, amelyet a dolgozó kényelmesen elér törzsdöntés és túlzott nyújtózkodás nélkül. A ritkábban használt elemek távolabbra vagy magasabbra is helyezhetők. Ezzel csökken a felesleges mozgás, a fáradás és a hibázás esélye.
A tervezés lépései a helyszínfelméréstől a végleges kialakításig
A csővázas munkaállomás tervezése olyan folyamat, amelyben az első vázlatot a helyszíni tapasztalat, a dolgozói visszajelzés és a gyakorlati próba finomítja. Minél pontosabb az eleje, annál kevesebb utólagos módosításra lesz szükség.
Helyszínfelmérés és igényrögzítés
A tervezés első lépése a helyszíni felmérés. Ilyenkor rögzíteni kell a rendelkezésre álló helyet, a padló adottságait, az anyagáramlás irányát, a műveleti sorrendet, a szükséges eszközöket és az állomáson kezelt termékeket. Érdemes fényképeket, méreteket és rövid műveleti leírást is készíteni.
A dolgozói visszajelzés itt különösen hasznos. Az operátor pontosan tudja, melyik mozdulat kényelmetlen, melyik eszközt keresi sokat, hol torlódik az anyag, és melyik ponton nő meg a hibázás esélye. Ezek az információk sokszor többet érnek, mint egy kizárólag irodában készült terv.
Vázlatterv, anyagválasztás és teherbírás
A felmérés után készülhet az első vázlat. Ebben már látszik a munkaállomás mérete, a polcok elhelyezése, a munkafelület magassága, a tárolókiosztás és a fő kiegészítők helye. Az első terv ritkán végleges, és ez teljesen természetes. A cél az, hogy legyen egy kiindulási alap, amelyet lehet pontosítani.
A teherbírásnál nemcsak a polcokra kerülő alkatrészek súlyát kell nézni. Számít a tárolók tömege, a munkalap terhelése, a kerekes kivitel esetén a mozgatás közbeni igénybevétel, valamint az is, hogy lesznek-e dinamikus terhelések. Ha az állomást gyakran mozgatják, a kerekek minősége és rögzíthetősége különösen fontos.
Tervezői támogatás és próba
A gyártók és forgalmazók sokszor szoftveres tervezőeszközökkel, méretezési tapasztalattal és bevált modulmegoldásokkal segítik a folyamatot. Ez sok hibát megelőzhet, főleg az első munkaállomás tervezésénél.
A Lean Technology ebben a szakaszban nem kész megoldást próbál ráilleszteni a feladatra, hanem a munkafolyamatból indul ki. A felmérés, az ergonómiai szempontok, a teherbírás és az átalakíthatóság együtt jelennek meg a tervben.
A próba legalább ilyen fontos. Ha lehetőség van rá, érdemes az állomást használat közben is ellenőrizni, még mielőtt véglegesnek tekintenénk. Ilyenkor derül ki, hogy kényelmes-e a munkamagasság, jó helyen vannak-e az eszközök, akad-e a kocsi, útban van-e egy tartóelem, vagy kell-e plusz címkézés. A pontosítás nem hiba, hanem a jó tervezés része.
Hogyan kerüljük el a tipikus hibákat?
Az első csővázas munkaállomás tervezésénél sok hiba abból fakad, hogy elnagyolják az ergonómiai szempontokat. A legtöbb probléma előre látható lenne, ha a tervezés nem csak méretről és darabjegyzékről szólna.
Alulméretezett teherbírás
Az egyik leggyakoribb hiba a túl könnyű váz vagy polcszerkezet. Ez eleinte nem mindig látszik, később azonban belógó polcok, kilazuló kötések, bizonytalan kerekes mozgás vagy gyorsabb kopás formájában jelentkezik. Ha a munkaállomáson nehezebb ládák, fémalkatrészek vagy szerszámok vannak, a teherbírást nem szabad szűken számolni.
A helyes megközelítés az, hogy a maximális várható terhelésből indulunk ki, és ehhez választunk csőméretet, merevítést, polckialakítást és kereket. Ha a terhelés dinamikus, például az állomást gyakran mozgatják, külön ráhagyással kell számolni.
Rossz munkamagasság és elérési zónák
A rossz munkamagasság gyorsan kényelmetlenné teszi az állomást. Ha a dolgozónak folyamatosan hajolnia kell, hamar fárad. Ha túl magasra kerül a munkafelület vagy a polc, a váll és a kar terhelése megnő. Mindkét eset rontja a teljesítményt és növeli a hibázás esélyét.
A gyakran használt eszközöket és alkatrészeket kényelmes elérési távolságra kell tenni. A ritkább elemek távolabbra kerülhetnek, de a napi munkát ne akadályozzák. Ha az állomást több dolgozó használja, érdemes a munkamagasságot a leggyakoribb művelethez igazítani, és ahol indokolt, állítható megoldásban gondolkodni.
A jövőbeli átalakíthatóság figyelmen kívül hagyása
Sok első munkaállomás csak az aktuális feladatra készül. Ez rövid távon gyors megoldásnak tűnik, de később gondot okozhat. Ha nem marad hely új tárolónak, címkézésnek, görgős sínnek vagy digitális jelölésnek, minden kisebb változás újabb átszerelést igényel.
Érdemes már az első tervben hagyni tartalékot. Nem túlméretezett, drága megoldásra van szükség, hanem olyan szerkezetre, amelyben van hely a későbbi finomításra. Ez különösen fontos akkor, ha a vállalat később logisztikai automatizálás irányába szeretne lépni, mert a rendezett, jól jelölt és stabil munkaállomások sokkal könnyebben integrálhatók egy fejlettebb anyagáramlási rendszerbe.
Az automatizálás munkabiztonsági hatását szélesebb ipari adatok is alátámasztják. Elemzések szerint az ipari robotizáció terjedése összefüggést mutathat a munkahelyi sérülési ráták csökkenésével. A csővázas munkaállomások szintjén ebből az a tanulság, hogy a későbbi automatizálásra is felkészített, átlátható és biztonságos munkatér hosszú távon jobb alapot ad a fejlesztésekhez.
Összegzés
Az első csővázas munkaállomásnál a legtöbb hiba nem az összeszerelésnél, hanem az előkészítésnél dől el. Ha nincs pontosan felmérve a munkafolyamat, az anyag útja, a kezelő mozgása, a szükséges teherbírás és a későbbi átalakítási igény, az állomás hamar kényelmetlenné vagy nehezen használhatóvá válhat.
A jó terv ezzel szemben a napi munkából indul ki. Oda kerül a polc, ahol valóban kell. A munkafelület olyan magasságba kerül, ahol nem terheli feleslegesen a dolgozót. A szerkezet elbírja a várható terhelést, de nem válik indokolatlanul nehézzé vagy drágává. Marad benne mozgástér arra is, ha később új termék, új tároló vagy más anyagellátási mód érkezik.
A Lean Technology ebben nyújt segítséget. A csapat helyszínen méri fel a folyamatot, a terhelést, az elérési zónákat és az anyagáramlást, majd ezek alapján tervezi meg a csővázas munkaállomást. Így nem kell utólag javítani a rossz magasságot, a rossz polckiosztást vagy a szűk munkateret, hanem már az első kialakítás közelebb kerül ahhoz, amire az üzemnek ténylegesen szüksége van.
