A gyártás ritmusa ma gyorsabban változik, mint valaha: rövidülő termékéletciklusok, gyakori modellváltások, egyedi vevői igények és hektikus beszállítói környezet tartják nyomás alatt a sorokat. Ilyen közegben az a gyártósor marad versenyképes, amelyik napokon belül képes átállni új referenciára, átrendezni a logisztikai útvonalakat, és kiegyenlíteni a terhelést az állomások között. Mindezt nagy beruházás és hosszas állásidő nélkül. A merev, hegesztett állványok és fix munkaállomások ezt ritkán tudják biztosítani, a moduláris csővázas rendszerek viszont épp ebben erősek. A munkateret „építőkocka-szabadsággal” alakítják, miközben a műszaki szint és a biztonsági szempontok sem sérülnek.
Mit jelent a csővázas rendszer?
Egy gyártósor rugalmassága az alapstruktúrában dől el. Minél gyorsabban formálhatók a munkafelületek és a tárolók, annál rövidebb az átállási idő és annál kisebb az állásidő kockázata. A csővázas rendszer ezt a gyors átformálhatóságot garantálja.
Felépítés és működési elv

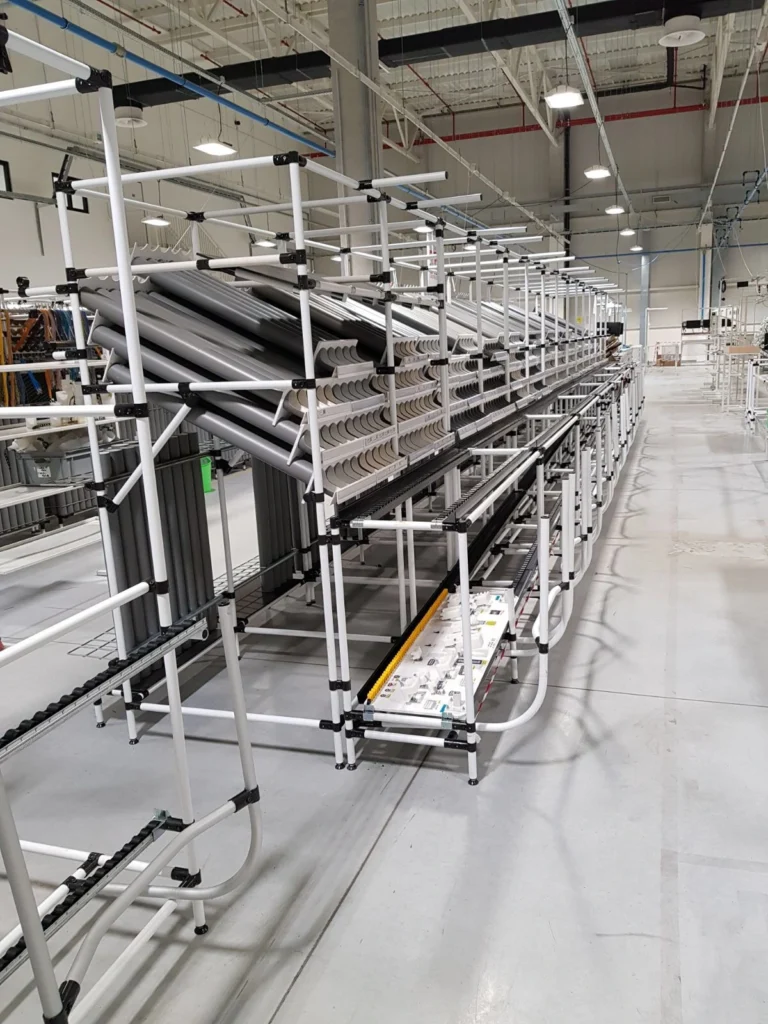

A csővázas rendszer acél- vagy alumíniumcsövekre épül, amelyeket univerzális csatlakozók kötnek össze. A vázakhoz görgős pályák, polclapok, munkalapok, záróelemek, sarok- és merevítő idomok, illetve kerekek illeszthetők.
A moduláris felépítés lényege, hogy a szerkezetek szerszámok nélkül, vagy minimális kéziszerszámmal bonthatók és építhetők újra, így a munkaállomás, kocsi vagy polc néhány órán belül más méretet és funkciót vehet fel. A rendszer nem igényel hegesztést, festést vagy fix rögzítést, hiszen minden elem ismételt szétszerelésre és újrakonfigurálásra készül.
Anyagválasztás: acél vagy alumínium?
Az acélcső előnye a nagy teherbírás és a tartósság, ezért rámpázásnál, nehéz konténerek és raklap-alapú kitting esetén ideális választásnak bizonyul. Az alumínium ezzel szemben a kis tömeget és a korrózióállóságot nyújt, ami mobilkocsiknál, gyorsan mozgatható karos állványoknál jön jól, illetve fontos a kézi kezelhetőség szempontjából is.
A két anyag kombinációja is lehetséges: a kritikus csomópontoknál acél, mozgó, kézzel pozicionált részeknél alumínium, így egyszerre biztosítható a stabilitás és a könnyű kezelhetőség.
Szerszámmentes szerelés és átépítési idő
A csővázas váltások egyik fő értéke az átállási idő radikális lerövidítése. A csatlakozók szorító- vagy pattintómechanizmusa lehetővé teszi, hogy egy állomás magassága, polcleosztása, vagy akár teljes geometriája percek vagy órák alatt módosuljon.
Nincs szükség külső lakatosra vagy hegesztésre, a karbantartó és a technikus csapat a padlón, a műszak közben is végre tud hajtani kisebb módosításokat. Ez a rugalmasság azt is jelenti, hogy nincs szükség leállásra az apró ergonómiai finomhangolásokhoz.
Kiegészítők és kompatibilitás
A csővázas rendszerek ökoszisztémája kifejezetten széles. A vázhoz számos különböző kiegészítő csatlakoztatható, például görgős sínek a FIFO-csatornákhoz, ESD-kompatibilis csövek és burkolatok elektronikai környezethez, állítható munkalapok, akasztós eszköztartó panelek, címketartók, valamint vizuálmenedzsment-elemek (andon, színkódok, piktogramok). A szabványosított csőátmérők és kötőelemek miatt a komponensek évekkel később is csereszabatosak, ami a bővítést és a pótalkatrész-ellátást egyaránt megkönnyíti.
Ergonómiai alapok a kialakításban
A csővázas struktúrák egyik rejtett előnye, hogy a munkamagasság, az elérési zónák és a testtartás mind könnyen optimalizálhatók. A fogási pontok, karok és polcok milliméter-pontossággal a dolgozó testmagasságához és a művelet jellegéhez állíthatók.
Ezzel csökken az ismétlődő mozdulatokból adódó terhelés, kiegyenlítettebbé válik a ciklusidő, és mérséklődik a hibakockázat. A rugalmasság tehát nem csak áramlási, hanem humán-teljesítménybeli előnyt is ad.
Fenntarthatóság és teljes birtoklási költség (TCO)
Egy csővázas rendszer minden eleme újrahasznosítható, így ugyanaz a cső és csatlakozó új szerepben használható fel a következő projektben. Ez azt is jelenti, hogy nincs hegesztési hulladék, alacsonyabb a festési és karbantartási igény, a layout-változás CAPEX-igénye pedig minimálisra csökken.
A TCO így nem csak az alacsony beszerzési költségből áll össze, hanem a többszöri újrafelhasználásból, a rövidebb átállási és a kevesebb állásidőből.
Tervezési irányelvek és teherbírás
Mivel a csőváz elemei modulárisak, a teherbírás a tervezésen múlik. A csőosztás, a merevítők és a sarokmegoldások határozzák meg a szerkezet szilárdságát. A gyakorlatban érdemes biztonsági tényezőkkel is számolni, különösen görgős csatornák és mozgó kocsik esetén, ahol a dinamikus terhelés meghaladja a statikus értékeket. A súlypont és a kerekek osztása a stabilitás szempontjából kifejezetten fontos, a kanyarodási sugár, a rámpák és a küszöbök figyelembevétele pedig szintén része a hatékony, biztonságos tervezésnek.
Integrálhatóság a folyamat- és IT-rétegbe
A csővázas állomások és kocsik könnyen kiegészíthetők olyan elemekkel, mint a szenzorok (szintérzékelők, számlálók), a jelzőfények és az egyszerű Poka-Yoke megoldások. Az adatok a címkéken lévő QR- vagy vonalkódok leolvasásával kerülhetnek vissza a WMS/MES rendszerbe, így a készlet azonnal frissülhet.
A húzóelvű anyagellátást pedig a görgős pályák és a FIFO-csatornák biztosítják, ezért mindig a legrégebben betöltött egység halad előre. Mindez kevesebb kézi adminisztrációt, pontosabb készlet és egyenletesebb anyagáramlást tesz lehetővé.
A rugalmasság jelentősége a gyártósoroknál
A kereslet ritmusa ma kiszámíthatatlanabb, mint valaha. Ami ma stabil, holnapra kilenghet. A rugalmasság ezért nem kényelmi extra, hanem kockázatkezelési eszköz és közvetlen profitfaktor.
Piaci dinamika és termékéletciklus
A rövidülő termékéletciklusok, a variánsok sokasodása és a vevői testreszabás térnyerése folyamatos átállásra kényszeríti a gyártósorokat. Aki fix, nehezen alakítható infrastruktúrára épít, az minden termékváltásnál időt és pénzt veszít. A hetekre elnyúló átépítések alatt a kapacitás kiesik, a késleltetett belépés miatt pedig bevétel marad az asztalon.
A rugalmas sor ezzel szemben képes gyors „ramp-up” és „ramp-down” ciklusokra. Az új termék variánsaihoz illeszkedő munkaállomás-geometriát, anyagáramlási útvonalat és készletszintet órákon belül beállítja, így a piaci lehetőségek ablakát a nyitás pillanatában eléri.
A dinamikus piacon a rugalmasság a kockázat szétterítését is jelenti. A szállítói fennakadások, nyersanyag-késések vagy éppen a hirtelen megugró megrendelésszámok mind könnyebben kezelhetők egy olyan soron, amely moduláris építőkockákból áll.
Ilyenkor nem teljes rekonstrukcióra van szükség, hanem célzott, lokális áthangolásra: egy kitting-kocsi átszerelése, egy munkaasztal magasságállítása, vagy egy FIFO-csatorna szélességének módosítása már elegendő lehet a keresleti sokk elnyeléséhez.
Operatív mutatók és költségek
Az átállási idő közvetlenül meghatározza a rendelkezésre álló nettó gyártóidőt, így az OEE elérhető plafonját is. Ha egy sor percekben mérhető átállást produkál, akkor ugyanazon műszakban több rövid gyártási ablak illeszthető össze. Ezzel párhuzamosan csökken a torlódások kockázata, és stabilabbá válik a ciklusidő, és mérséklődik a minőségi eredmények ingadozása.
A rugalmasság a line balancing finomhangolásában is megmutatkozik. Ha az állomások terhelése elcsúszik, a csővázas, állítható munkaállomásokkal könnyebb kiegyenlíteni a munkamegosztást. Ennek eredménye kisebb felesleges mozgás, kevesebb várakozás és rövidebb belső átfutás.
Költségoldalon egy rugalmas sor három helyen termel megtakarítást. Először is csökkenti az állásidőt, így több hasznos kapacitás marad a napon. Emellett mérsékli a készletlekötést, ami javítja a cash-flowt és csökkenti a tőkeköltséget. Harmadszor, az ergonómiai finomhangolások révén egyenletesebb a teljesítmény, kisebb a túlóraigény, és ritkábbak a mikroleállások. Ezek a különálló költségelemek összeadódnak, és rövid megtérülési ciklust eredményeznek akkor is, ha a változtatások látszólag „csak” milliméterekben és percekben mérhetők.
Pénzügyi és kockázati szempontok
Egy moduláris csővázas infrastruktúra egyik nagy előnye, hogy nem köti le véglegesen a tőkét egyetlen konfigurációba. E helyett lehetőséget ad arra, hogy a későbbi információk birtokában, alacsony költséggel újraosszuk a kapacitást.
Ez a „fokozatos CAPEX” a gyakorlatban kevesebb egyszeri kiadást és kevesebb beragadt eszközt jelent. Ha a kereslet nem igazolja az eredeti feltevést, a rendszer visszaskálázható, az elemek pedig veszteség nélkül újrafelhasználhatók más célra.
Kockázatkezelés szempontjából a rugalmasság a sérülékenység csökkentését jelenti. Egy fix, hegesztett állomással szemben a csővázas kialakítás lehetővé teszi a gyors kerülőút-építést. Ha egy művelet váratlanul leáll, az anyagáramlás ideiglenesen átirányítható, a hibás modul pedig javításig kivehető a rendszerből. A moduláris szerkezet így hibatűrőbb termelést tesz lehetővé, ami különösen értékes volatilis vevői környezetben vagy összetett, több beszállítós láncokban.
Mindemellett a rövid átállási idők és a kisebb állásidő-kockázat eredményeképp létrejövő, stabilabb cash-flow javítja a hitelképességet és csökkenti a tőkeköltséget. A fenntarthatóbb működés pedig illeszkedik a vállalati ESG-célokhoz, ami egyre gyakrabban feltétele a nagyvállalati beszállítói státusznak.
Hogyan járul hozzá a csővázas rendszer a rugalmassághoz?
Ha órák helyett percekben mérhető az átállás, kiegyenlíthető a terhelés, és csökken a fizikai megterhelés. A csővázas rendszerek előnye, hogy mindhárom tényezőt egyszerre javítja, kézzelfogható, mérhető eredménnyel.
Gyors átállás és skálázható layout
A csővázas elemek szerszámmentes, ismételhető szerelhetősége miatt az állomásgeometria, a polcleosztás és az anyagútvonalak órák alatt újrakonfigurálhatók. Ez közvetlenül rövidíti a SMED-jellegű átállási időket, így ugyanabban a műszakban több rövid gyártási ablak illeszthető egymás mellé.
A rugalmas vázlogika lehetővé teszi a cellagyártás és a soros elrendezés közti gyors váltást, valamint a „supermarket” és FIFO-csatornák gyors újraméretezését. A végeredmény kevesebb állásidő, kisebb WIP és gyorsabb ramp-up/ramp-down képesség változó kereslet mellett.
Ergonómiai hatás és humán teljesítmény
Ez egyenletesebb ciklusidőt és kevesebb mikroleállást eredményez, miközben a hiányzás is mérséklődik. Ahogy tanulmányok is kiemelik, a célzott ergonómiai beavatkozások a nagy terhelésnek kitett dolgozóknál mérhetően csökkentik a felső végtagi és derékfájdalom előfordulását és súlyosságát.
Biztonság, automatizálhatóság és kockázatcsökkentés
A csőváz könnyen integrálható jelző- és Poka-Yoke elemekkel, ütközésgátlókkal, szenzorokkal és görgős pályákkal, amelyek kontrollált anyagáramlást biztosítanak és csökkentik a kézi emelések számát.
A standardizált, vizuálisan letisztult állomások kevesebb bizonytalanságot és hibát generálnak. A munkabiztonsági előnyöket a szélesebb automatizálási trendek is alátámasztják: az ipari robotok és automatizált segédeszközök elterjedése a munkahelyi sérülési ráták csökkenésével is jár..
JIT/JIS anyagellátás és áramlás
A csővázas Kanban-állványok, kitting-kocsik és FIFO-csatornák gyorsan a valós fogyási ütemhez igazíthatók. A „point-of-use” készlet pontos szinten tartása kevesebb felesleges mozgást, rövidebb belső átfutást és kisebb készletlekötést eredményez.
A húzóelvű (pull) ellátás elméletből napi gyakorlattá válik. Az áramlás stabilabb, a szűk keresztmetszetek pedig gyorsan átrendezhetők.
Fenntarthatóság és TCO-előny
Mivel a csövek és csatlakozók újrahasznosíthatók, az átalakítás CAPEX-igénye alacsony. Nem kell új, hegesztett vázat gyártani, festeni, auditálni minden változáskor. A rövidebb átállási idők kevesebb állásidőt, a jobb ergonómia kevesebb kieső munkaórát, a kontrollált áramlás pedig kisebb selejt- és kárköltséget hoz.
Gyakorlati példák és felhasználási lehetőségek
Az alábbi minták megmutatják, hol hoznak azonnali, mérhető eredményt a csővázas rendszerek a mindennapi termelésben és intralogisztikában.

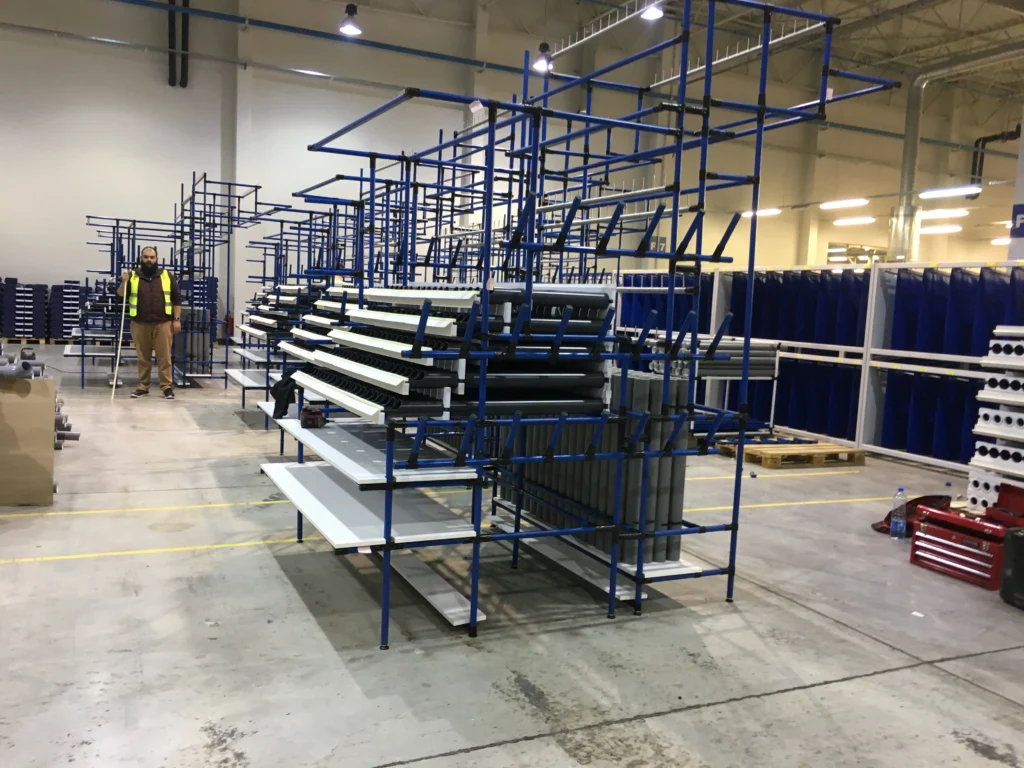

Munkaállomások és szerelőcellák
A csővázas munkaállomások egyik legnagyobb előnye, hogy a művelethez és a kezelőhöz igazíthatók. A munkafelület magassága, a polcok dőlésszöge, a karnyújtásnyira elhelyezett eszköztartók és a kitt tálcák mind gyorsan állíthatók, így a dolgozó ideje kevésbé vész el hajlásban, nyúlásban és keresésben. Az ilyen állomásoknál a humán terhelés optimalizálása nem mellékhatás, hanem tudatos tervezési cél.
Anyagmozgató kocsik és kitting
A kitting folyamatban a csővázas kocsik teszik lehetővé, hogy a szükséges komponensek mindig az adott műveleti sorrend szerint, elérési távolságon belül álljanak rendelkezésre.
A kocsik polcleosztása és a tárolók kiosztása a termékvariáns cseréjekor átszerelhető, a görgős betöltő pontokon pedig a FIFO logika szerint történik a feltöltés. Mindez kevesebb átválogatást és hibás kitt-összeállítást eredményez, a szerelés egyenletesebbé válik, a selejtkockázat pedig csökken. A kézi emelések száma mérséklődik, mert a kocsik a felhasználási pontra gurulnak, a kezelői testtartás pedig rendezettebbé válik.
A kocsik testreszabhatósága azt is jelenti, hogy a csomagolási és expedíciós területeken gyorsan a csökkenő vagy növekvő napi volumenhez igazítható a kitting kapacitás. A csővázas kocsikon az állomásjelzők, a fényvezérelt „pick-to-light” sávok vagy a digitális címketartók egyszerűen rögzíthetők, így a papírmentes folyamatok bevezetése is könnyebb.
Raktári „supermarket”, FIFO-csatornák és Kanban
A raktárakban a csővázas görgős sínekből épített csatornák egyszerű, gravitációs anyagáramlást biztosítanak a „supermarket” zónákban. A polcszintek dőlése és a sávok szélessége változtatható, így az ABC/XYZ készletstruktúra módosításakor órák alatt újrarendezhető a zóna.
Speciális környezetek és megfelelőség
Elektronikai vagy gyógyszeripari környezetben az ESD- és tisztatéri követelmények alapvetések. A csővázas rendszerek ESD-kompatibilis burkolatokkal, földelhető csatlakozásokkal és rozsdamentes komponensekkel illeszthetők ilyen környezetekhez.
A layout-változtatások paraméterei és fotói gyorsan archiválhatók, így a dokumentálás is egyszerű feladat. A megfelelőségi auditok során előny, hogy az állomások és tárolók módosításai visszakereshetők, a standardok pedig vizuálisan láthatók a helyszínen.
ROI, beszerzési szempontok és bevezetés
A csővázas rendszerek kis lépésekben, alacsony kockázattal bevezethetők, hatásuk azonban gyorsan mérhető. Az alábbi szempontok segítenek fókuszált beruházási döntést hozni.
Döntési kritériumok és műszaki illeszkedés
A legfontosabb szempont a teherbírás és a stabilitás. A csőosztás, merevítések, sarokkötések, kerékkiosztás mellett azonban oda kell figyelni a rámpák, kanyarok és küszöbök okozta dinamikus terhelések modellezésére is. Ugyanilyen fontos az állítható ergonómia és az „ökoszisztéma-kompatibilitás”, hogy a címkék, szenzorok, andon/pick-to-light, Poka-Yoke elemek utólag is egyszerűen rögzíthetők legyenek.
Gazdaságosság és ütemezés
Érdemes pilot-cellával kezdeni, előtte–utána mérésekkel, majd a bizonyított eredmények alapján skálázni. A komponensek újrahasznosíthatók, így a CAPEX lépcsőzetes marad, és nem ragad be felesleges eszköz a layout-váltásoknál.
Mérés és visszacsatolás
A pilot előtt rögzítsük az alapértékeket, majd ugyanazzal a módszertannal kövessük az átállási időt, a ciklusidő szórását, a belső átfutást, a készletpontosságot, a hibaarányt, a hiányzásokat és a mikroleállásokat.
Változáskezelés és betanítás
A megtérülés nagy része azon múlik, hogyan vezetjük be a rendszert. A pilot területen érdemes rövid, gyakorlatközpontú oktatást tartani. A kezelők próbálják ki az állítható elemeket, a jelöléseket és a helyes munkalépéseket. Jelöljünk ki felelős műszakvezetőt, aki az első 2–4 hétben naponta ránéz a működésre, összegyűjti a visszajelzéseket, és szükség esetén még aznap módosítja a polcmagasságot, az elérési zónákat vagy a címkézést. Ajánlott egy heti rövid értékelésen rögzíteni, mi vált be és mit kell finomítani.
Összegzés
A csővázas rendszerek rövidítik az átállási időt, kiegyenlítik a terhelést, tehermentesítik a dolgozókat, és mérhetően csökkentik a készlet- és selejtköltséget. Ha mindezt fokozatos, pilot alapú bevezetéssel párosítjuk, alacsony kockázat mellett is gyorsan jelentkező, kézzel fogható eredményeket várhatunk. A Lean Technology csővázas rendszerek tervezésével, gyártásával és beépítésével egyaránt segíti a vállalatokat, így a koncepciótól a kész, működő állomásig egy kézben marad a projekt.
