A modern ipari termelésben a manipulátorok az emberi munkaerő meghosszabbított karjaként működnek. Legyen szó autóipari gyártósorról, élelmiszer-feldolgozásról vagy logisztikai központokról, ezek az eszközök képesek gyorsítani a folyamatokat, pontosabbá tenni a munkát és mérsékelni a dolgozók fizikai terhelését.
A lean gyártás alapelvei szerint minden eszköznek és munkafolyamatnak a lehető legnagyobb hatékonysággal kell illeszkednie a termelési láncba. Egy rosszul kivitelezett telepítés lassíthatja a munkát, felesleges folyamatokat kényszeríthet ki, vagy éppen veszélyeztetheti a munkavállalók biztonságát. Az alábbiakban olyan gyakori hibákat vizsgálunk meg, amelyekkel a manipulátorok telepítése során találkozhatunk, és minden esetben bemutatjuk a bevált megelőzési és megoldási módszereket is.
Előkészítés nélküli telepítés
A telepítés sikere már az előkészítő szakaszban eldől. Ha ez a fázis hiányzik vagy felületesen végzik el, az utólagos korrekciók extra költségeket és időráfordítást vonhatnak maguk után.
A hiányos helyszíni felmérés következményei

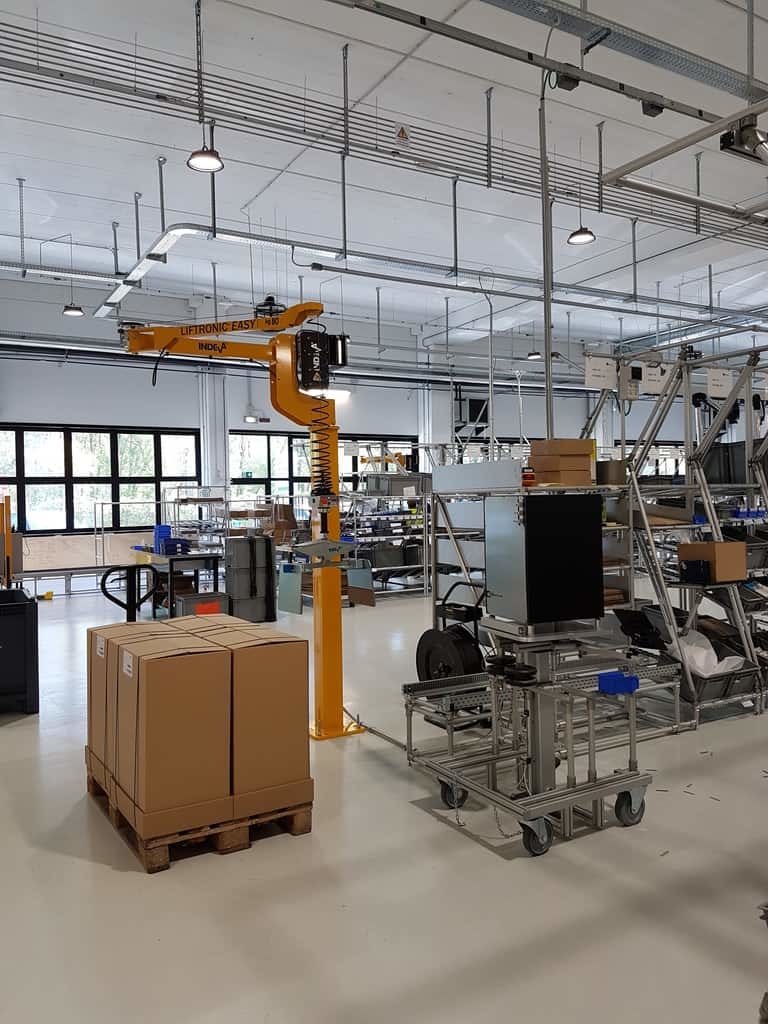

Sok esetben a manipulátort egyszerűen „beillesztik” a meglévő gyártási környezetbe, anélkül, hogy pontosan feltérképeznék a rendelkezésre álló helyet, a munkafolyamatokat vagy a dolgozók mozgási útvonalait.

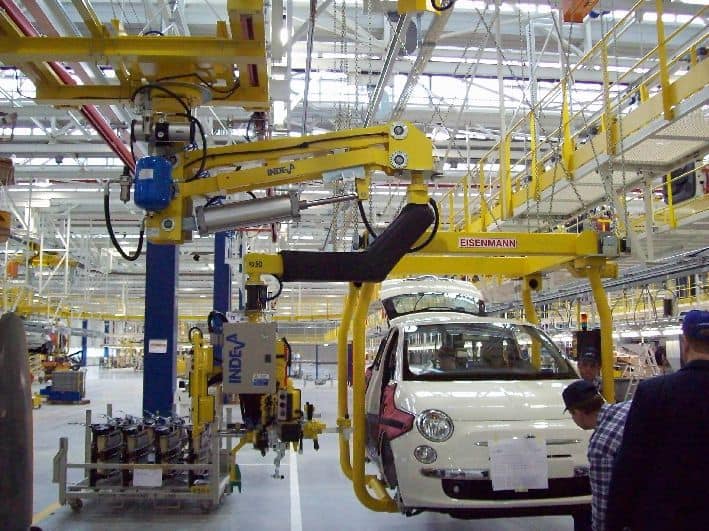

Ez oda vezethet, hogy az eszköz karja akadályozza a közlekedést, vagy túl nagy kerülőt kell tenni, ez pedig lassítja a termelést. Ha például egy autóipari üzemben rosszul pozicionálják a manipulátort, akár naponta többször is meg kellhet állítani a sort, hiszen a szomszédos munkaállomáson dolgozók nem fértnek hozzá a szükséges eszközeikhez.
A folyamatoptimalizálás hiánya
A telepítés előtti időszakban nemcsak a fizikai teret, hanem a munkafolyamatokat is alaposan meg kell vizsgálni. Amennyiben ez elmarad, a manipulátor működése nem lesz összhangban a többi berendezéssel, így a gyártás egészének hatékonysága csökkenhet. A lean módszertan ilyenkor is jól alkalmazható: az anyagáramlás és a mozgások modellezése segít feltárni a szűk keresztmetszeteket.
Megoldások a zökkenőmentes induláshoz
A sikeres beüzemelés érdekében részletes helyszínrajzra van szükség, a pontos méretek és az akadályok feltüntetésével. A folyamatmodellezés során érdemes 3D-s szimulációt is készíteni, amely megmutatja a manipulátor mozgástartományát és annak hatását a környezetre. Az előkészítési tervnek tartalmaznia kell az ütemezést, a felelősöket és a mérföldköveket, hogy mindenki pontosan tudja, mi a feladata a telepítés napján.
Rossz manipulátortípus választása
A második leggyakoribb hiba a nem megfelelő típus kiválasztása. Egy jól megtervezett telepítési folyamat sem hozza meg a várt eredményt, ha az eszköz, amit beépítünk, nem illeszkedik az adott munkakörnyezethez.
A kizárólag ár alapú döntések buktatói
Sok vállalat hajlamos arra, hogy a beszerzésnél a legkedvezőbb ár alapján döntenek. Ez rövid távon ugyan valóban költségmegtakarítás, hosszabb távon azonban többletkiadásokhoz is vezethet. Egy túl gyenge manipulátor gyorsabban elhasználódik, és gyakrabban szorul javításra, egy túlméretezett berendezés pedig fölöslegesen foglalja a helyet, és a kezelése is nehézkesebb lehet.
Figyelmen kívül hagyott műszaki és ergonómiai tényezők
Ha az eszköz rendszeresen a maximális kapacitása közelében üzemel, az jelentősen lerövidíti az élettartamát. Hasonló problémát okoz, ha a mozgástartomány nem illeszkedik a munkadarab elhelyezkedéséhez, és a kezelőnek kerülőmozdulatokat kell tennie, ami felesleges idő- és energiafelhasználással jár.
Ergonómiai szempontból lényeges, hogy a kezelő könnyen elérje a vezérlőket, és a manipulátor mozgása ne kényszerítse a testet egészségtelen pozícióba. Kutatások is alátámasztják, hogy a manipulátorok helyes használata és az ergonómiai szempontok figyelembevétele mérhetően javíthatja a dolgozók közérzetét. Ezek a beavatkozások például bizonyítottan csökkentik a váll- és derékfájdalmak gyakoriságát az anyagmozgatásban dolgozók körében.
Hogyan válasszunk helyesen?
A manipulátor kiválasztásának alapja, hogy pontosan megértsük, milyen környezetben és milyen feladatokra fogjuk használni a gépet. A NBER kutatása szerint azok a régiók, ahol a vállalatok megfelelően választottak és vezettek be robotizált rendszereket, átlagosan 1,2%-kal alacsonyabb munkahelyi baleseti rátát értek el. Ez is jelzi, hogy a gondosan megválasztott berendezés nemcsak a termelékenységet, hanem a munkavédelmi mutatókat is javíthatja.
Első lépésként érdemes felmérni a munkadarab minden releváns jellemzőjét, mint a súly, méret, a gép alakja és azt is, hogy ezek mennyire állandóak a gyártási folyamat során. Ugyanilyen fontos a működési környezet vizsgálata.
Nem mindegy, hogy az eszköz száraz, pormentes térben, vagy éppen magas páratartalmú, hőingadozásnak kitett környezetben működik majd. Ezek a tényezők alapjaiban befolyásolják az anyagválasztást és a meghajtás típusát.
Hiányos vagy hibás rögzítés
A megfelelő típus kiválasztása önmagában nem garantálja a sikeres üzembe helyezést. A telepítés során a rögzítés minősége határozza meg, hogy a manipulátor hosszú távon stabilan és biztonságosan működik-e. Ez az a terület, ahol a látszólag apró figyelmetlenségek komoly működési és biztonsági problémákat okozhatnak.
A hibás rögzítés következményei
Egy manipulátor működése során jelentős dinamikus terhelés éri a gép alapját és a rögzítési pontokat. Ha az alaplap túl vékony, az anyaga nem megfelelő minőségű, vagy a rögzítési pontok nem a gyártói előírás szerint készülnek, a berendezés fokozatosan instabillá válik.
Ez a bizonytalanság először alig észrevehető, hiszen csak enyhe vibráció vagy kismértékű pontatlanság figyelmeztet a hibákra. Később azonban a kezelhetőség romlásához és balesetveszélyhez vezet. A rögzítőcsavarok alulméretezése miatt például a manipulátor karja egy váratlan mozdulatnál oldalirányban elmozdulhat, ami azonnali leálláshoz és költséges javításhoz vezethet.
Az előkészítés és kivitelezés fontossága
A hibák nagy része alapos előkészítéssel megelőzhető. Ennek része, hogy a telepítés előtt a helyszínt műszaki szempontból felmérik, és ellenőrzik, hogy az aljzat teherbírása megfelelő-e a berendezés hosszú távú biztonságos működéséhez.
A telepítési fázisban a rögzítésnél alkalmazott csavarok, dübelek és hegesztési pontok kiválasztása is sarkalatos lépés. Ezeknek nemcsak a terhelést kell bírniuk, hanem ellen kell állniuk a folyamatos rezgéseknek és a hőmérséklet-ingadozásnak is.
Mindezek mellett a kivitelezés során a gyártó által megadott nyomatékértékek pontos betartása elengedhetetlen. Sokszor előfordul, hogy a szerelők a „szemre jó” módszert alkalmazzák, pedig a túl- vagy alulhúzott csavarok mindkét esetben gyengítik a rögzítést. A helyes szerelési sorrend és a megfelelő szerszámhasználat ugyanolyan fontos, mint maga az anyagminőség.
Folyamatos ellenőrzés és karbantartás
A hosszú távú biztonság érdekében érdemes rendszeres ellenőrzéseket beiktatni, különösen nagy igénybevételű munkakörnyezetben. A vizsgálatok során nemcsak a csavarok meghúzását, hanem a rögzítési pontok épségét, a hegesztési varratok állapotát és az esetleges korrózió jeleit is figyelni kell. Így megelőzhető, hogy a kezdetben apró szerkezeti problémák komoly meghibásodásba torkolljanak.
Elektromos és pneumatikus hibák
A manipulátor működésének másik alapfeltétele az energiaellátás hibátlan kiépítése. Legyen szó elektromos meghajtásról vagy pneumatikus rendszerről, a telepítés során elkövetett apró hibák is üzemzavarokhoz vezethetnek. Ezek leállást és termeléskiesést okozhatnak, sőt, hosszabb távon az egész berendezés élettartamát is lerövidíthetik.
Az elektromos hálózat buktatói
Az elektromos manipulátorok telepítésénél gyakran előfordul, hogy a kábelek keresztmetszetét alulméretezik, mert a kivitelezés során figyelmen kívül hagyják a terhelési csúcsokat. Ilyenkor a vezetékek túlmelegednek, ami fokozatosan rontja a szigetelés állapotát, végső soron pedig zárlathoz vezethet. Problémát okozhat az is, ha a földelés nem a szabványoknak megfelelően készül, hiszen ez növeli az áramütés kockázatát, és bizonyos elektronikai egységek meghibásodását is előidézheti.
A pneumatikus rendszer tipikus problémái
A sűrített levegővel működő manipulátoroknál a leggyakoribb hiba a szivárgás. Ez lehet a gyorscsatlakozók nem megfelelő rögzítéséből, elöregedett tömítésekből vagy rossz minőségű csővezetékből eredő probléma. A nyomásveszteség csökkenti a berendezés teljesítményét, lassítja a mozgásokat, és jelentősen növeli az energiafogyasztást, mivel a kompresszor folyamatosan nagyobb teljesítménnyel kénytelen dolgozni.
Megbízható működés feltételei
A problémák megelőzése érdekében az energiaellátás kiépítését mindig a gyártói előírások pontos betartása mellett, szabványos, bevizsgált alkatrészekkel kell végezni. Az elektromos rendszereknél fontos a terhelési számítások elvégzése, a megfelelő keresztmetszetű kábelek alkalmazása és a földelés ellenőrzése.
Pneumatikus rendszerek esetében pedig rendszeres nyomáspróbával és szivárgásvizsgálattal biztosítható, hogy a vezetékek és csatlakozók hosszú távon is megbízhatóan működjenek.
Az üzembe helyezés előtt mindkét rendszer esetében elengedhetetlen a próbaterhelés és a biztonsági tesztelés, hogy az esetleges hibák még a termelés megkezdése előtt kiderüljenek.
Kalibrálás és programozás elhanyagolása
A manipulátor telepítésének befejezése után sokan hajlamosak úgy tekinteni a berendezésre, mintha máris készen állna a hosszú távú, hibátlan működésre. A valóságban azonban a telepítést egy finomhangolási szakasz követi, amely legalább annyira fontos, mint maga az eszköz kiválasztása és rögzítése. Ha ezt a lépést elhagyják vagy felületesen végzik, az a későbbi termelésben számos problémát okozhat.
A gyári beállítások korlátai
A gyártók úgy szállítják a manipulátorokat, hogy azok alapbeállításokkal azonnal működőképesek legyenek. Ezek a paraméterek azonban általános felhasználási környezetre készülnek, nem pedig az adott üzem sajátos igényeire. Ha a gyári sebességbeállítás túl gyors, az például egy festéküzemben az érzékeny felületek sérülését okozhatja. Más esetekben a túl lassú mozgásidő rontja a termelékenységet, és fölöslegesen hosszabbítja meg a ciklusidőt.
Pontossági problémák és selejtarány
A kalibrálás hiánya gyakran vezet apró, de folyamatos pozicionálási hibákhoz. Ezek elsőre talán nem tűnnek jelentősnek, ám egy több ezer darabos gyártási széria esetén a hibás darabok száma gyorsan emelkedni kezd. A selejt nemcsak anyagveszteséget jelent, hanem a minőségbiztosítás költségeit is növeli. Helytelen kalibrálás esetén már fél milliméteres eltérések is a teljes sorozat újragyártását tehetik szükségessé.
A programozás szerepe a hatékonyságban
A modern manipulátorok vezérlése gyakran szoftveresen paraméterezhető. A programozás során optimalizálható a mozgáspálya, beállítható a gyorsulás és lassulás üteme, valamint a biztonsági zónák.
Ha ez a folyamat elmarad, a berendezés ugyan működik, de nem a lehető legjobb teljesítménnyel. A helyes programozás akár több másodpercet is lefaraghat egy-egy ciklusból, ami hosszú távon jelentős termelékenységnövekedést eredményez.
Megbízható beállítás és nyomon követés
A kalibrálást és a programozást mindig tapasztalt szakembernek kell végeznie, aki ismeri a gyártó előírásait és az adott munkafolyamat sajátosságait. A beállítások dokumentálása kiemelten fontos, hogy a későbbi módosítások vagy hibaelhárítás során legyen mihez visszanyúlni.
Emellett célszerű próbaüzemet tartani, amely során valós munkadarabokkal ellenőrzik a beállítások pontosságát, és szükség esetén finomítanak rajtuk.
Oktatás és üzemeltetői képzés hiánya
A legmodernebb, tökéletesen telepített manipulátor sem tudja kihozni magából a maximumot, ha a kezelők nem rendelkeznek a szükséges ismeretekkel. A gépek és az emberek együttműködése csak akkor eredményes, ha a dolgozók nemcsak a kezelési lépéseket ismerik, hanem értik a berendezés működési elveit is. Ha a képzés felületes vagy teljesen elmarad, annak gyorsan jelentkező következményei lehetnek.
A tapasztalatlan kezelő kockázatai
Egy tapasztalatlan kezelő gyakran bizonytalan a vezérlőelemek használatában. Ez egyrészt a munkafolyamat lassulásához vezet, de hibás működtetést is okozhat. Előfordulhat, hogy a kezelő tévesen olyan programot indít el, amely a manipulátort nem a kívánt pozícióba vezeti.
Ilyen esetben a berendezés karja egy félkész munkadarabot vagy annak környezetét sértheti meg, ami az adott darab selejtezéséhez vezet. Ha az ilyen hibák nem kerülnek gyorsan felismerésre és javításra, rövid időn belül jelentős anyagi és időveszteséget okozhatnak.
A képzés hiányának hosszú távú hatásai
Ha az üzemeltetők nem ismerik a berendezés karbantartási alapfeladatait, például a kenési pontok helyét vagy a biztonsági ellenőrzések menetét, a manipulátor idő előtt meghibásodhat.
Ez nemcsak javítási költségeket generál, hanem termelési leállásokat is. Az üzemek többsége ilyenkor hajlamos a hibát a gépre fogni, holott sokszor egyszerű kezelői mulasztás áll a háttérben.
A hatékony oktatás alapelvei
A dolgozók akkor sajátítják el leghatékonyabban az ismereteket, ha valós szituációkban gyakorolhatják a manipulátor kezelését, hibakeresését és alapkarbantartását. Az új belépőknél hasznos lehet egy mentorprogram, ahol egy tapasztalt kolléga segíti őket a kezdeti időszakban. Emellett fontos, hogy írásos és vizuális útmutatók is rendelkezésre álljanak, amelyekhez a kezelők bármikor visszanyúlhatnak.
A karbantartás figyelmen kívül hagyása
A manipulátorok megbízhatósága nem ér véget a sikeres telepítésnél és betanításnál. A hosszú távú, zavartalan működés egyik alappillére a rendszeres és szakszerű karbantartás.
A karbantartási terv hiánya
Sok üzemben a manipulátor karbantartása ad hoc módon történik: csak akkor nyúlnak hozzá, ha már észlelhetően romlik a teljesítmény, vagy egy meghibásodás kényszeríti a javításra a csapatot. Ez a „tűzoltás” szemlélet azonban a legdrágább üzemeltetési forma.
Ha egy mozgó alkatrész, például egy csapágy hosszabb ideig nem kapja meg a szükséges kenést, a súrlódás gyorsan károsítja az alkatrészt, és végül törést okozhat. Az ilyen meghibásodás a berendezés azonnali leállásával jár, ráadásul további elemeket is tönkretehet, így a javítás költsége könnyen meghaladhatja a megelőző karbantartás ráfordításait.
A folyamatos ellenőrzés előnyei
A karbantartási terv nem csupán a nagyobb alkatrészcserék időpontjait tartalmazza. Ugyanilyen fontosak a rendszeres vizsgálatok: a csavarok meghúzásának ellenőrzése, a mozgó részek kenése, a pneumatikus és elektromos csatlakozások vizsgálata. Ezek a lépések megelőzik a fokozatos kopást, amely később nagyobb meghibásodásba torkollhat.
Dokumentáció és felelősség
A karbantartás akkor igazán hatékony, ha pontosan dokumentálják minden elvégzett műveletet. A jegyzőkönyvekben rögzíteni kell a dátumokat, a felhasznált anyagokat és az esetleges rendellenességeket. Ez segíti a nyomon követhetőséget és egyértelművé teszi a felelősségvállalást is, hiszen minden művelethez hozzárendelhető egy konkrét személy.
A megelőzés megtérülése
Egy jól felépített karbantartási rendszer költségei messze elmaradnak a váratlan meghibásodások és leállások anyagi vonzataitól. Emellett az előre tervezett, ütemezett karbantartások lehetővé teszik, hogy a javításokat a termelési ütemezéshez igazítsák, így minimálisra csökkenthető a kieső idő. Az így működtetett manipulátor hosszabb élettartamú, valamint megbízhatóbb és biztonságosabb is a mindennapi használat során.
Összegzés
A manipulátorok telepítése sokkal több, mint egy új berendezés elhelyezése a gyártócsarnokban. Ez egy olyan folyamat, amely a tervezéstől a kivitelezésen át az üzemeltetésig számos egymásra épülő lépést foglal magában.
